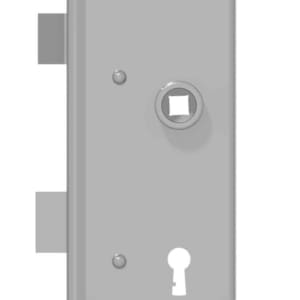

Kastenschloss mit Anschraublappen für Buntbartschlüssel Messing | GSV-Nr. 3227

Antwort: Einsteckschlösser

Die Anschlagrichtung bei Einsteckschlössern wird definiert:

Ist die Tür geschlossen und sieht dabei die Bänder rechts/links, dann handelt es sich um eine Tür mit Anschlag rechts/links. Die Tür ist somit rechts/links angeschlagen und laut Definition DIN 'rechts/links“.

Oder: greift man den Drücker mit der rechten Hand und liegen Schlossfalle und -riegel nach links, dann handelt es sich um ein rechtes Schloss. Greift man den Drücker mit der linken Hand und liegen Schlossfalle und -riegel nach rechts, dann handelt es sich um ein linkes Schloss.



Kastenschlösser

Die Anschlagrichtung bei Kastenschlössern wird definiert:

Ist die Tür geschlossen und sieht dabei die Bänder rechts/links, dann handelt es sich um eine Tür mit Anschlag rechts/links. Die Tür ist somit rechts/links angeschlagen und laut Definition „DIN rechts/links“.

Dabei ist außer der Bezeichnung „links“ und „rechts“ noch anzugeben, ob die Schlösser für einwärts oder auswärtsschlagende Türen bestimmt sind.



Schiebetüreinsteckschlösser

Die Anschlagrichtung bei Schiebetüreinsteckschlössern sind für rechts und links gleich.

Schiebetür-Kastenschlösser sind für Links- und Rechtstüren verschieden. Bei Bestellung ist immer „links“ bzw. „rechts“ anzugeben.

Antwort:

Fallenart	Abbildung
einteilige Falle
Kurbelfalle oder Antivibrationsfalle
Rollenfalle einstellbar
POM-Falle für Aufprallschutz und Schlagdämpfung

Riegel Der Riegel regelt die Zugangsberechtigung über die Zylinderdrehbewegung via Schlüssel. Dabei wird der Riegel durch die Drehbewegung eingezogen oder ausgefahren.
Stulp Der Stulp ist die sichtbare Frontseite des Schlosskastens. Der Stulp, die Falle und Der Riegel sind die einzigen sichtbaren Teile eines Einsteckschlosses.
Drückernuss Die Drückernuss nimmt den Vierkantstift des Drückers auf, um mit der Drehbewegung des Drückers im Schloß die Falle einzuziehen, Dieser Vorgang ermöglicht die Öffnung der Tür. Die DIN Norm Schiffbau schreibt einen 9mm Vierkant mit einer Schrägstellung von 2° vor. Schwepper liefert auf Wunsch auch mit 8mm Vierkant, Sonderkontur oder 0° Stellung.
WC-Nuss Die WC-Nuss nimmt den Vierkantstift der Dreholive auf, die von innen den Riegel durch eine Drehbewegung einzieht oder ausfährt - analog zur Schlüsselbewegung beim Zylinder. Die DIN Norm Schiffbau schreibt einen 7mm Vierkant vor. Schwepper liefert auf Wunsch auch mit 8mm Vierkant.

Antwort:

Maß	Abbildung
Dornmaß Das Dornmaß ist die Entfernung von der Vorderkante des Stulps zur Mittellinie des Zylinderloches bzw. der Drückernuss. Das 'Hinterdornmaß' von 27mm bleibt bei allen Einsteckschlössern konstant.
Entfernung Die Entfernung gibt das Maß von der Mitte der Drückernuss zur Mitte des Profilzylinderloches / WC-Loches / Schlüsselloches wieder. Das industrielle Standardmaß für den Schiffbau ist 75mm.
Fallenauschluss Die Falle steht im ausgefahrenen Zustand gemäß dem indutriellen Standard DIN Schiffbau 14mm nach außen vor. Weitere technische Standards für den Fallenausschluss: 16 mm gemäß DOT (Department of Transportation) 19 mm gemäß USCG (US Coast Guard)

Antwort:

Schloßtyp	Abbildung (anklicken zum Download als PDF)
Falleneinsteckschlösser
WC-Einsteckschlösser
Einsteckschlösser für EURO Profilzylinder
