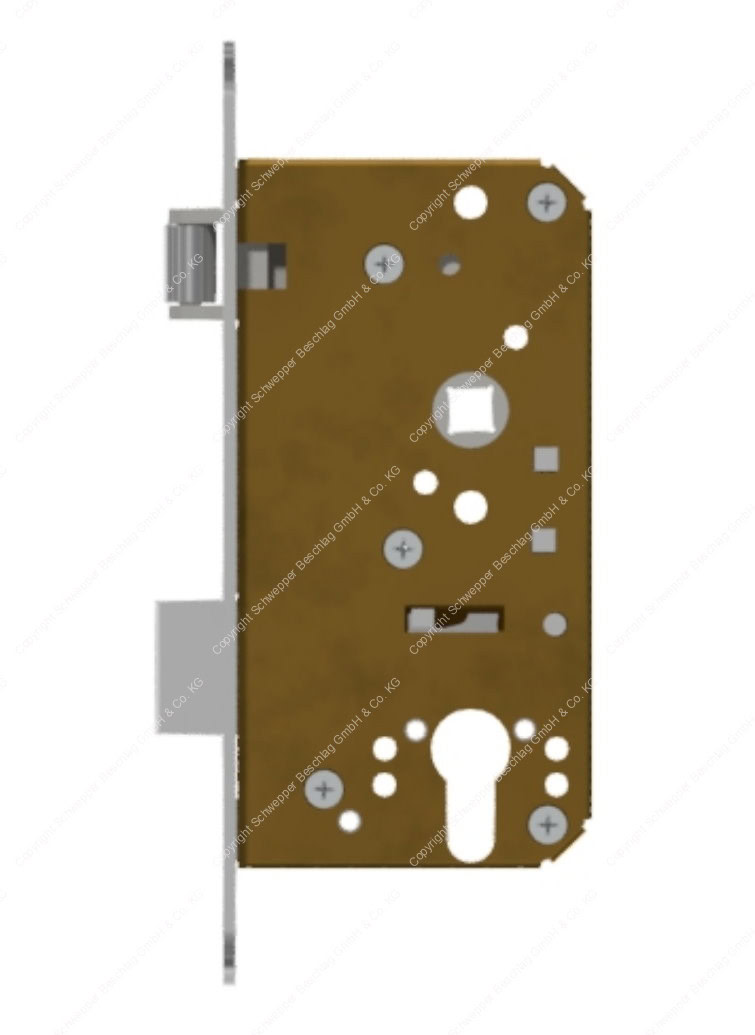

Einsteck-Rollenfallenschloss für Zylinder Dorn 55mm Messing | GSV-Nr. 3251 Z
Nummer 3251 Z
Standardprodukt
Das Einsteck-Rollenfallenschloss mit der GSV-Nummer 3251 Z ist ein hochentwickeltes und funktional zuverlässiges Schloss, das speziell für Türen mit Profilzylindereinrichtung entwickelt wurde. Es eignet sich hervorragend für anspruchsvolle Anwendungen, bei denen sowohl Langlebigkeit als auch hohe Betriebssicherheit erforderlich sind. Durch seine robuste Bauweise und präzise Verarbeitung erfüllt das Schloss die hohen Anforderungen in gewerblichen und privaten Bereichen, in denen Funktionalität und Sicherheit eine zentrale Rolle spielen.
Mit einem Dornmaß von 55 mm ist das Schloss universell einsetzbar und kompatibel mit einer Vielzahl von Türsystemen. Der geschlossene Schlosskasten schützt die empfindlichen Mechanismen im Inneren vor äußeren Einflüssen wie Staub, Schmutz und mechanischen Belastungen, wodurch die Lebensdauer und Funktionsfähigkeit des Schlosses erheblich verlängert werden. Dies macht das Schloss besonders wartungsfreundlich und zuverlässig im Dauerbetrieb.
Ein herausragendes Merkmal des Schlosses ist die integrierte Rollenfalle. Diese ermöglicht ein besonders leises und reibungsloses Öffnen und Schließen der Tür, was den Bedienkomfort deutlich erhöht. Im Vergleich zu klassischen Fallenmechanismen weist die Rollenfalle einen geringeren Verschleiß auf und sorgt so für eine verbesserte Leichtgängigkeit und eine längere Lebensdauer der Türbeschläge.
Das Schloss wird ohne Zylinder geliefert, ist jedoch für die Aufnahme eines handelsüblichen Profilzylinders vorgesehen. Die Ausführung aus massivem Messing garantiert nicht nur eine hohe Korrosionsbeständigkeit, sondern sorgt auch für eine elegante, zeitlose Optik. Daher ist es sowohl für Innen- als auch für Außentüren geeignet, bei denen neben der Funktionalität auch ästhetische Anforderungen berücksichtigt werden.
| Gewicht | n. v. |
|---|---|
| HS-Code | |
| Produktklasse | |
| Produkttyp | |
| Produkteinsatzbereich | |
| Handelseinheit | |
| DIN |
Aufgrund des allegmeinen Fachkräftemangels kommt es noch zu Verzögerungen in unserem Herstellungsprozess. Wir arbeiten kontinuierlich an Lösungen und konnten dadurch leichte Verbesserungen realisieren. Daher gelten alle angegebenen Liefertermine unter Vorbehalt.
Messing:
• Die Regellieferzeit für Produkte in Messing matt verchromt / matt vernickelt liegt aktuell bei 6-8 Wochen
• Die Regellieferzeit für Produkte in Messing poliert / Messing poliert verchromt liegt aktuell bei 8-10 Wochen
Edelstahl:
• Die Regellieferzeit für Produkte in Edelstahl liegt aktuell bei 4-6 Wochen
• Die Regellieferzeit für Produkte in Edelstahl poliert / Kornschliff liegt aktuell bei 6-8 Wochen
Aluminium:
• Die Regellieferzeit für Produkte in Aluminium EV1 liegt aktuell bei 6 Wochen
• Die Regellieferzeit für Produkte in Aluminium pulver lackiert liegt aktuell bei 6-8 Wochen
Sonder-/Projektprodukte:
Keine Regellieferzeit, da Komponenten nur auftragsbezogen gefretigt werden. Jeweils nach individueller Absprache
Infos zum Expressversand | 24h-Lieferservice Jeder Artikel mit einem Lagerbestand kann innerhalb von 24 Stunden zum Versand gebracht werden. Dieser Service hat einen Zuschlag von 5%.
Folgende chemische Substanzen sind nicht in unseren Produkten enthalten:
Asbest
Polychlorierte Biphenyle (PCBs)
Fluorchlorkohlenwasserstoffe (FCKW)
Halons
Tetrachlorkohlenstoff
1-1-Trichlorethan
Fluorchlorkohlenwasserstoffe
Fluorbromkohlenwasserstoffe
Methylbromid
Bromchlormethan
Antifouling-Systeme die Organozinnverbindungen als Biozid enthalten
Cadmium und Cadmiumverbindungen
Sechswertiges Chrom und sechswertige Chromverbindungen
Blei und Bleiverbindungen größer 3%
Quecksilber und Quecksilberverbindungen
Polybromiertes Biphenyl (PBBs)
Polybromierte Dephenylether (PBDEs)
Polychloronaphthaline (Cl> = 3)
Radioaktive Substanzen
Bestimmte kurzkettige chlorierte Paraffine
Perfluoroctansulfonsäure (PFOS)
Bromiertes Flammschutzmittel (HBCDD)
Die Anschlagrichtung bei Einsteckschlössern wird definiert:
Um zu bestimmen, ob eine Tür oder ein Fenster DIN links oder DIN rechts entspricht, muss von der Anschlagseite ausgegangen werden. Die Anschlagseite einer Tür (oder eines Fensters) ist die Seite, von welcher die Türbänder/-angeln sichtbar/angeschlagen sind.
Oder: greift man den Drücker mit der rechten Hand und liegen Schlossfalle und -riegel nach links, dann handelt es sich um ein rechtes Schloss. Greift man den Drücker mit der linken Hand und liegen Schlossfalle und -riegel nach rechts, dann handelt es sich um ein linkes Schloss.
Kastenschlösser
Die Anschlagrichtung bei Kastenschlössern wird definiert:
Um zu bestimmen, ob eine Tür oder ein Fenster DIN links oder DIN rechts entspricht, muss von der Anschlagseite ausgegangen werden. Die Anschlagseite einer Tür (oder eines Fensters) ist die Seite, von welcher die Türbänder/-angeln sichtbar/angeschlagen sind.
Dabei ist außer der Bezeichnung „links“ und „rechts“ noch anzugeben, ob die Schlösser für einwärts oder auswärtsschlagende Türen bestimmt sind.
Schiebetüreinsteckschlösser
Die Anschlagrichtung bei Schiebetüreinsteckschlössern sind für rechts und links gleich.
Schiebetür-Kastenschlösser sind für Links- und Rechtstüren verschieden. Bei Bestellung ist immer „links“ bzw. „rechts“ anzugeben.
| Falle
Die Falle hält die Tür verschlossen. Um die Tür öffnen zu können, muss sie eingezogen werden. Anmerkung: umgangssprachlich wird dieses Bauteil auch 'Zunge' genannt. |
| Fallenart | Abbildung |
| einteilige Falle |  |
| Kurbelfalle oder Antivibrationsfalle |  |
| Rollenfalle einstellbar |  |
| POM-Falle für Aufprallschutz und Schlagdämpfung |  |
| Riegel Der Riegel regelt die Zugangsberechtigung über die Zylinderdrehbewegung via Schlüssel. Dabei wird der Riegel durch die Drehbewegung eingezogen oder ausgefahren. |
 |
| Stulp Der Stulp ist die sichtbare Frontseite des Schlosskastens. Der Stulp, die Falle und Der Riegel sind die einzigen sichtbaren Teile eines Einsteckschlosses. |
 |
Drückernuss Die Drückernuss nimmt den Vierkantstift des Drückers auf, um mit der Drehbewegung des Drückers im Schloß die Falle einzuziehen, Dieser Vorgang ermöglicht die Öffnung der Tür. Die DIN Norm Schiffbau schreibt einen 9mm Vierkant mit einer Schrägstellung von 2° vor. Schwepper liefert auf Wunsch auch mit 8mm Vierkant, Sonderkontur oder 0° Stellung. |
 |
WC-Nuss Die WC-Nuss nimmt den Vierkantstift der Dreholive auf, die von innen den Riegel durch eine Drehbewegung einzieht oder ausfährt - analog zur Schlüsselbewegung beim Zylinder. Die DIN Norm Schiffbau schreibt einen 7mm Vierkant vor. Schwepper liefert auf Wunsch auch mit 8mm Vierkant. |
 |
| Maß | Abbildung | |
| Dornmaß
Das Dornmaß ist die Entfernung von der Vorderkante des Stulps zur Mittellinie des Zylinderloches bzw. der Drückernuss. Das 'Hinterdornmaß' von 27mm bleibt bei allen Einsteckschlössern konstant. |
 |
|
| Entfernung
Die Entfernung gibt das Maß von der Mitte der Drückernuss zur Mitte des Profilzylinderloches / WC-Loches / Schlüsselloches wieder. Das industrielle Standardmaß für den Schiffbau ist 75mm. |
 |
|
| Fallenauschluss
Die Falle steht im ausgefahrenen Zustand gemäß dem indutriellen Standard DIN Schiffbau 14mm nach außen vor. Weitere technische Standards für den Fallenausschluss: 16 mm gemäß DOT (Department of Transportation) 19 mm gemäß USCG (US Coast Guard) |
 |
 |
| Schloßtyp | Abbildung (anklicken zum Download als PDF) |
| Falleneinsteckschlösser |  |
| WC-Einsteckschlösser |  |
| Einsteckschlösser für EURO Profilzylinder |  |
