Einsteckfallenschloss mit Kurbelfalle Messing / Edelstahl (A2) | GSV-Nr. 3220
Nummer 3220
Standardprodukt
Downloads
Beschreibung

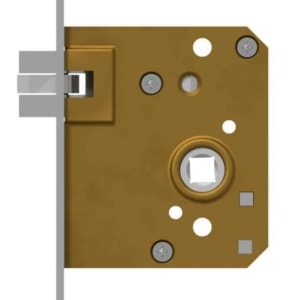

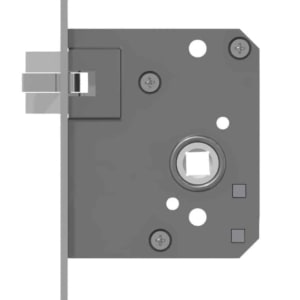

Einsteckfallenschloss mit Kurbelfalle
GSV-Nr. 3220

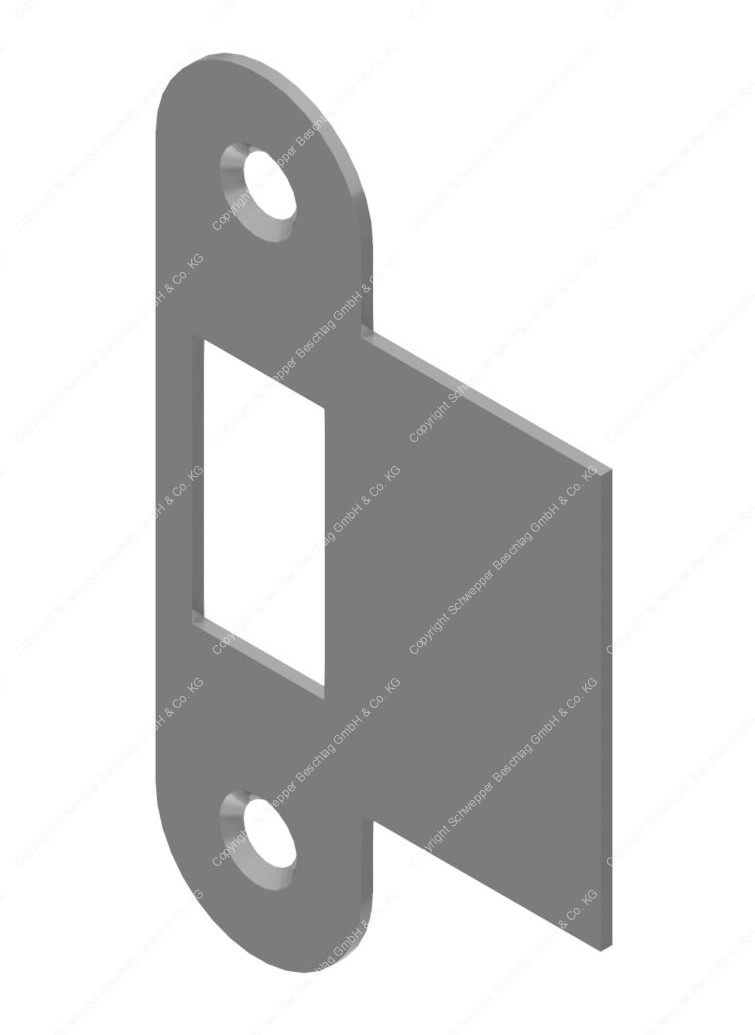

ohne Schließblech
Messing / Edelstahl (A2)
Generelle Info zu Lieferzeiten für Produkte ohne Lagerbestand
Aufgrund des allegmeinen Fachkräftemangels kommt es noch zu Verzögerungen in unserem Herstellungsprozess. Wir arbeiten kontinuierlich an Lösungen und konnten dadurch leichte Verbesserungen realisieren. Daher gelten alle angegebenen Liefertermine unter Vorbehalt.
Messing:
• Die Regellieferzeit für Produkte in Messing matt verchromt / matt vernickelt liegt aktuell bei 6-8 Wochen
• Die Regellieferzeit für Produkte in Messing poliert / Messing poliert verchromt liegt aktuell bei 8-10 Wochen
Edelstahl:
• Die Regellieferzeit für Produkte in Edelstahl liegt aktuell bei 4-6 Wochen
• Die Regellieferzeit für Produkte in Edelstahl poliert / Kornschliff liegt aktuell bei 6-8 Wochen
Aluminium:
• Die Regellieferzeit für Produkte in Aluminium EV1 liegt aktuell bei 6 Wochen
• Die Regellieferzeit für Produkte in Aluminium pulver lackiert liegt aktuell bei 6-8 Wochen
Infos zum Expressversand | 24h-Lieferservice Jeder Artikel mit einem Lagerbestand kann innerhalb von 24 Stunden zum Versand gebracht werden. Dieser Service hat einen Zuschlag von 5%.
DIN EN ISO 9001:2015 Managementzertifikat
Info Standard Materialgüte Edelstahl für Schwepper Produkte
- Bei der Materialangabe Edelstahl alle Komponenten generell 1.4301 (V2A) / AISI 304.
- Bei Edelstahl Einsteckschlössern innen und aussen sind alle Komponenten 1.4301 (V2A) / AISI 304. WC-Schlösser enthalten zusätzliche Komponente aus seewasserbeständigem Material (Messing).
- Hinweis: Edelstähle können magnetische Eigenschaften aufweisen, die durch mechanische Bearbeitungen entstehen!

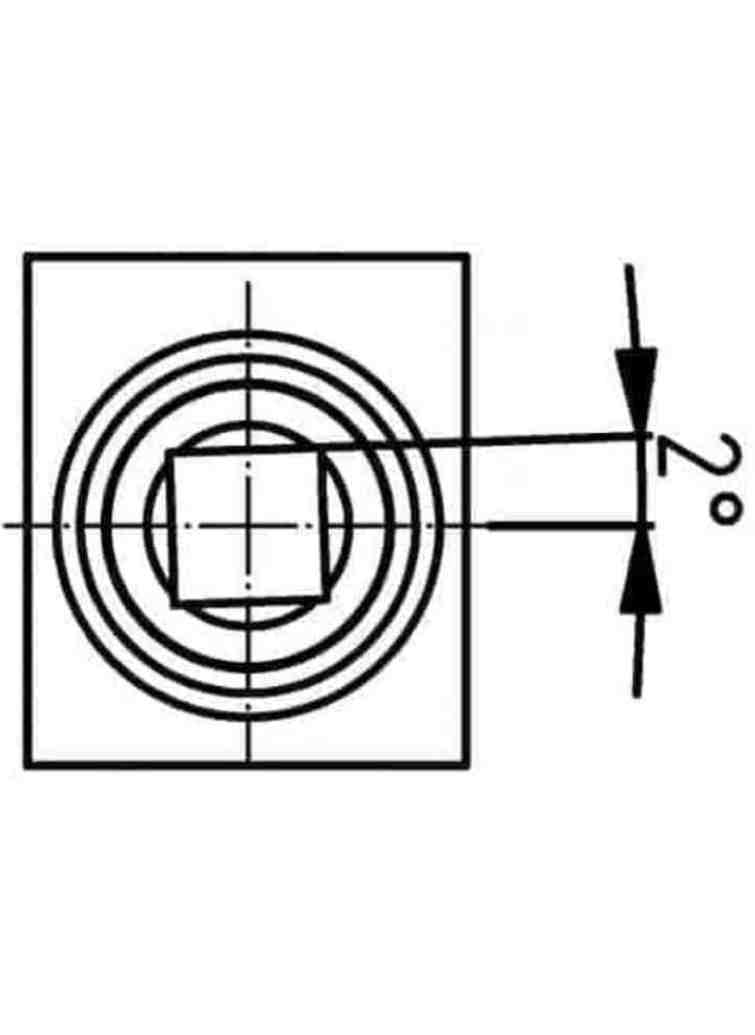

2° Schrägstellung Vierkant Drückernuss
Die 2° Schrägstellung ist durch die DIN Norm Schiffbau vorgeschrieben
Hinweis zu gefährlichen chemischen Substanzen
Folgende chemische Substanzen sind nicht in unseren Produkten enthalten:
| Substanz |
|---|
| Asbest |
| Polychlorierte Biphenyle (PCBs) |
| Fluorchlorkohlenwasserstoffe (FCKW) |
| Halons |
| Andere vollständig halogenierte FCKW |
| Tetrachlorkohlenstoff |
| 1-1-Trichlorethan |
| Fluorchlorkohlenwasserstoffe |
| Fluorbromkohlenwasserstoffe |
| Methylbromid |
| Bromchlormethan |
| Antifouling-Systeme die Organozinnverbindungen als Biozid enthalten |
| Cadmium und Cadmiumverbindungen |
| Sechswertiges Chrom und sechswertige Chromverbindungen |
| Blei und Bleiverbindungen größer 3% |
| Quecksilber und Quecksilberverbindungen |
| Polybromiertes Biphenyl (PBBs) |
| Polybromierte Dephenylether (PBDEs) |
| Polychloronaphthaline (Cl> = 3) |
| Radioaktive Substanzen |
| Bestimmte kurzkettige chlorierte Paraffine |
| Perfluoroctansulfonsäure (PFOS) |
| Bromiertes Flammschutzmittel (HBCDD) |
FAQ – Anschlagrichtungen | wichtige Bauteile | wichtige Maße bei Schlössern
Was sind die generellen Anschlagrichtungen an Türen?
Einsteckschlösser
Die Anschlagrichtung bei Einsteckschlössern wird definiert:
Um zu bestimmen, ob eine Tür oder ein Fenster DIN links oder DIN rechts entspricht, muss von der Anschlagseite ausgegangen werden. Die Anschlagseite einer Tür (oder eines Fensters) ist die Seite, von welcher die Türbänder/-angeln sichtbar/angeschlagen sind.
Oder: greift man den Drücker mit der rechten Hand und liegen Schlossfalle und -riegel nach links, dann handelt es sich um ein rechtes Schloss. Greift man den Drücker mit der linken Hand und liegen Schlossfalle und -riegel nach rechts, dann handelt es sich um ein linkes Schloss.
Kastenschlösser
Die Anschlagrichtung bei Kastenschlössern wird definiert:
Um zu bestimmen, ob eine Tür oder ein Fenster DIN links oder DIN rechts entspricht, muss von der Anschlagseite ausgegangen werden. Die Anschlagseite einer Tür (oder eines Fensters) ist die Seite, von welcher die Türbänder/-angeln sichtbar/angeschlagen sind.
Dabei ist außer der Bezeichnung „links“ und „rechts“ noch anzugeben, ob die Schlösser für einwärts oder auswärtsschlagende Türen bestimmt sind.
Schiebetüreinsteckschlösser
Die Anschlagrichtung bei Schiebetüreinsteckschlössern sind für rechts und links gleich.
Schiebetür-Kastenschlösser sind für Links- und Rechtstüren verschieden. Bei Bestellung ist immer „links“ bzw. „rechts“ anzugeben.
Die Anschlagrichtung bei Einsteckschlössern wird definiert:
Um zu bestimmen, ob eine Tür oder ein Fenster DIN links oder DIN rechts entspricht, muss von der Anschlagseite ausgegangen werden. Die Anschlagseite einer Tür (oder eines Fensters) ist die Seite, von welcher die Türbänder/-angeln sichtbar/angeschlagen sind.
Oder: greift man den Drücker mit der rechten Hand und liegen Schlossfalle und -riegel nach links, dann handelt es sich um ein rechtes Schloss. Greift man den Drücker mit der linken Hand und liegen Schlossfalle und -riegel nach rechts, dann handelt es sich um ein linkes Schloss.
Kastenschlösser
Die Anschlagrichtung bei Kastenschlössern wird definiert:
Um zu bestimmen, ob eine Tür oder ein Fenster DIN links oder DIN rechts entspricht, muss von der Anschlagseite ausgegangen werden. Die Anschlagseite einer Tür (oder eines Fensters) ist die Seite, von welcher die Türbänder/-angeln sichtbar/angeschlagen sind.
Dabei ist außer der Bezeichnung „links“ und „rechts“ noch anzugeben, ob die Schlösser für einwärts oder auswärtsschlagende Türen bestimmt sind.
Schiebetüreinsteckschlösser
Die Anschlagrichtung bei Schiebetüreinsteckschlössern sind für rechts und links gleich.
Schiebetür-Kastenschlösser sind für Links- und Rechtstüren verschieden. Bei Bestellung ist immer „links“ bzw. „rechts“ anzugeben.
Welches sind die wichtigen Bauteile eines Schlosses?
| Falle
Die Falle hält die Tür verschlossen. Um die Tür öffnen zu können, muss sie eingezogen werden. Anmerkung: umgangssprachlich wird dieses Bauteil auch 'Zunge' genannt. |
| Fallenart | Abbildung |
| einteilige Falle |  |
| Kurbelfalle oder Antivibrationsfalle |  |
| Rollenfalle einstellbar |  |
| POM-Falle für Aufprallschutz und Schlagdämpfung |  |
| Riegel Der Riegel regelt die Zugangsberechtigung über die Zylinderdrehbewegung via Schlüssel. Dabei wird der Riegel durch die Drehbewegung eingezogen oder ausgefahren. |
 |

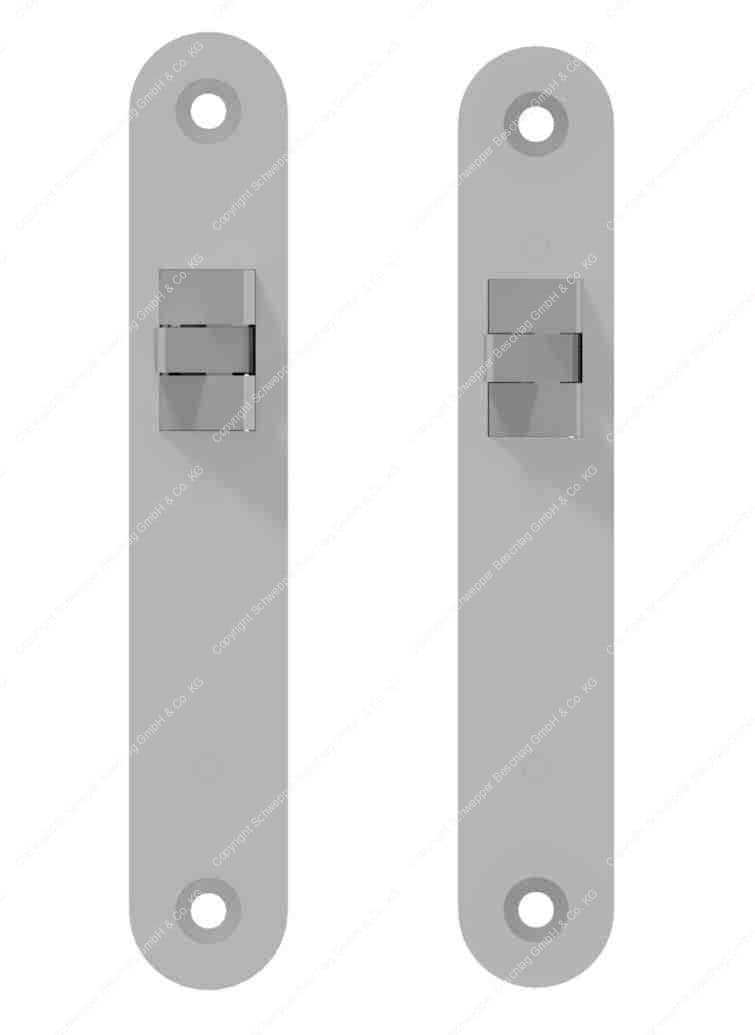

| Stulp Der Stulp ist die sichtbare Frontseite des Schlosskastens. Der Stulp, die Falle und Der Riegel sind die einzigen sichtbaren Teile eines Einsteckschlosses. |
 |

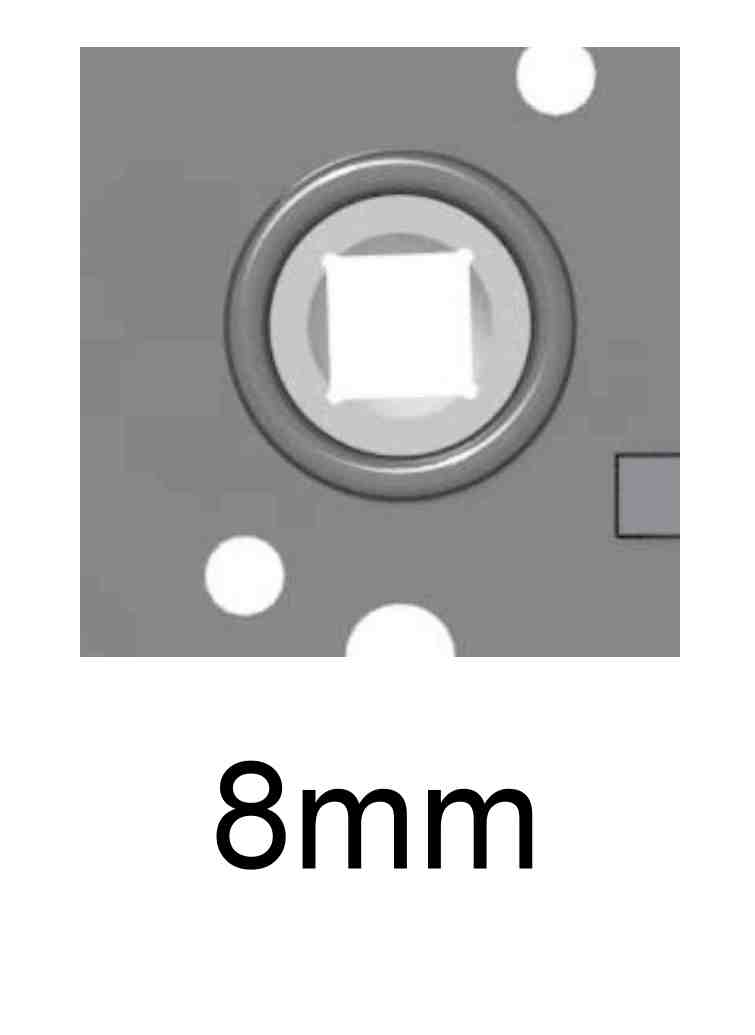

Drückernuss Die Drückernuss nimmt den Vierkantstift des Drückers auf, um mit der Drehbewegung des Drückers im Schloß die Falle einzuziehen, Dieser Vorgang ermöglicht die Öffnung der Tür. Die DIN Norm Schiffbau schreibt einen 9mm Vierkant mit einer Schrägstellung von 2° vor. Schwepper liefert auf Wunsch auch mit 8mm Vierkant, Sonderkontur oder 0° Stellung. |
 |
WC-Nuss Die WC-Nuss nimmt den Vierkantstift der Dreholive auf, die von innen den Riegel durch eine Drehbewegung einzieht oder ausfährt - analog zur Schlüsselbewegung beim Zylinder. Die DIN Norm Schiffbau schreibt einen 7mm Vierkant vor. Schwepper liefert auf Wunsch auch mit 8mm Vierkant. |
 |
Was sind die wesentliche Maße eines Schlosses?
| Maß | Abbildung | |
| Dornmaß
Das Dornmaß ist die Entfernung von der Vorderkante des Stulps zur Mittellinie des Zylinderloches bzw. der Drückernuss. Das 'Hinterdornmaß' von 27mm bleibt bei allen Einsteckschlössern konstant. |
 |
|
| Entfernung
Die Entfernung gibt das Maß von der Mitte der Drückernuss zur Mitte des Profilzylinderloches / WC-Loches / Schlüsselloches wieder. Das industrielle Standardmaß für den Schiffbau ist 75mm. |
 |
|
| Fallenauschluss
Die Falle steht im ausgefahrenen Zustand gemäß dem indutriellen Standard DIN Schiffbau 14mm nach außen vor. Weitere technische Standards für den Fallenausschluss: 16 mm gemäß DOT (Department of Transportation) 19 mm gemäß USCG (US Coast Guard) |
 |
 |
Gibt es zusammenfassende Abbildungen für diese Informationen?
| Schloßtyp | Abbildung (anklicken zum Download als PDF) |
| Falleneinsteckschlösser |  |
| WC-Einsteckschlösser |  |
| Einsteckschlösser für EURO Profilzylinder |  |

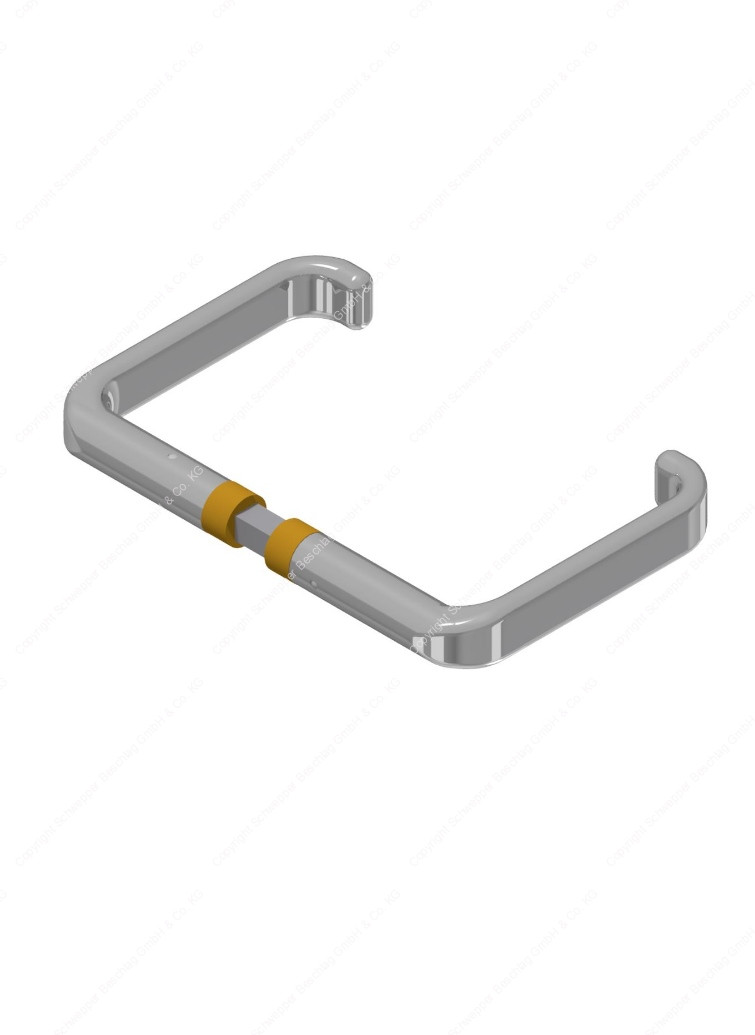

Anleitung Montage Drücker und Kurzschilder für Schwepper Einsteckschlösser
