Kasten-WC-Schloss klein mit Anschraublappen Messing | GSV-Nr. 3749
Nummer 3749
Standardprodukt
Das kleine Kasten-WC-Schloss mit Anschraublappen aus Messing, GSV-Nr. 3749, ist ein hochwertiges Beschlagteil, das speziell für den Einsatz in Kasten-WC-Systemen mit kompakten Abmessungen entwickelt wurde. Gefertigt aus massivem Messing, zeichnet sich das Schloss durch seine hohe Korrosionsbeständigkeit und mechanische Widerstandsfähigkeit aus, wodurch es besonders für den langfristigen Einsatz in feuchten Badezimmerumgebungen geeignet ist. Die sorgfältig bearbeitete Oberfläche sorgt für eine glatte, pflegeleichte und optisch ansprechende Struktur.
Die integrierten Anschraublappen ermöglichen eine stabile und sichere Befestigung direkt am WC-Kasten. Dies gewährleistet eine exakte Positionierung des Schlosses sowie zusätzliche Stabilität während der Nutzung. Das Schloss verfügt über einen präzise konstruierten mechanischen Schließmechanismus, der einen leichtgängigen, zuverlässigen und langlebigen Betrieb sicherstellt. Durch die kompakte Bauweise eignet sich dieses Modell besonders für kleinere WC-Kästen, bei denen Platz und Funktionalität gleichermaßen entscheidend sind.
Die standardisierten Abmessungen und die GSV-Nr. 3749 erleichtern die eindeutige Identifikation und Nachbestellung innerhalb des Sanitärsortiments. Das Schloss erfüllt alle Anforderungen an moderne Sanitärinstallationen, insbesondere in Bezug auf Benutzerkomfort, Sicherheit und Langlebigkeit.
Dank des hochwertigen Messings ist das kleine Kasten-WC-Schloss unempfindlich gegenüber wiederholtem Öffnen und Schließen sowie alltäglicher Beanspruchung. Es eignet sich gleichermaßen für Neubauten wie für Renovierungsprojekte und bietet eine dauerhafte, zuverlässige Lösung für private und gewerbliche Sanitärbereiche, bei denen Präzision, Stabilität und Funktionalität höchste Priorität haben.
| Gewicht | n. v. |
|---|---|
| HS-Code | |
| Produkttyp | |
| Produkteinsatzbereich | |
| Handelseinheit | |
| Produktklasse |
Aktuelle generelle Liefertermine unter üblichem Vorbehalt:
Messing:
• Die Regellieferzeit für Produkte in Messing matt verchromt / matt vernickelt liegt aktuell bei 6-8 Wochen
• Die Regellieferzeit für Produkte in Messing poliert / Messing poliert verchromt liegt aktuell bei 8-10 Wochen
Edelstahl:
• Die Regellieferzeit für Produkte in Edelstahl liegt aktuell bei 4-6 Wochen
• Die Regellieferzeit für Produkte in Edelstahl poliert / Kornschliff liegt aktuell bei 6-8 Wochen
Aluminium:
• Die Regellieferzeit für Produkte in Aluminium EV1 liegt aktuell bei 6 Wochen
• Die Regellieferzeit für Produkte in Aluminium pulver lackiert liegt aktuell bei 6-8 Wochen
Sonder-/Projektprodukte:
Keine Regellieferzeit, da Komponenten nur auftragsbezogen gefretigt werden. Jeweils nach individueller Absprache
Infos zum Expressversand | 24h-Lieferservice Jeder Artikel mit einem Lagerbestand kann innerhalb von 24 Stunden zum Versand gebracht werden. Dieser Service hat einen Zuschlag von 5%.
Folgende chemische Substanzen sind nicht in unseren Produkten enthalten:
Asbest
Polychlorierte Biphenyle (PCBs)
Fluorchlorkohlenwasserstoffe (FCKW)
Halons
Tetrachlorkohlenstoff
1-1-Trichlorethan
Fluorchlorkohlenwasserstoffe
Fluorbromkohlenwasserstoffe
Methylbromid
Bromchlormethan
Antifouling-Systeme die Organozinnverbindungen als Biozid enthalten
Cadmium und Cadmiumverbindungen
Sechswertiges Chrom und sechswertige Chromverbindungen
Blei und Bleiverbindungen größer 3%
Quecksilber und Quecksilberverbindungen
Polybromiertes Biphenyl (PBBs)
Polybromierte Dephenylether (PBDEs)
Polychloronaphthaline (Cl> = 3)
Radioaktive Substanzen
Bestimmte kurzkettige chlorierte Paraffine
Perfluoroctansulfonsäure (PFOS)
Bromiertes Flammschutzmittel (HBCDD)
Die Anschlagrichtung bei Einsteckschlössern wird definiert:
Um zu bestimmen, ob eine Tür oder ein Fenster DIN links oder DIN rechts entspricht, muss von der Anschlagseite ausgegangen werden. Die Anschlagseite einer Tür (oder eines Fensters) ist die Seite, von welcher die Türbänder/-angeln sichtbar/angeschlagen sind.
Oder: greift man den Drücker mit der rechten Hand und liegen Schlossfalle und -riegel nach links, dann handelt es sich um ein rechtes Schloss. Greift man den Drücker mit der linken Hand und liegen Schlossfalle und -riegel nach rechts, dann handelt es sich um ein linkes Schloss.
Kastenschlösser
Die Anschlagrichtung bei Kastenschlössern wird definiert:
Um zu bestimmen, ob eine Tür oder ein Fenster DIN links oder DIN rechts entspricht, muss von der Anschlagseite ausgegangen werden. Die Anschlagseite einer Tür (oder eines Fensters) ist die Seite, von welcher die Türbänder/-angeln sichtbar/angeschlagen sind.
Dabei ist außer der Bezeichnung „links“ und „rechts“ noch anzugeben, ob die Schlösser für einwärts oder auswärtsschlagende Türen bestimmt sind.

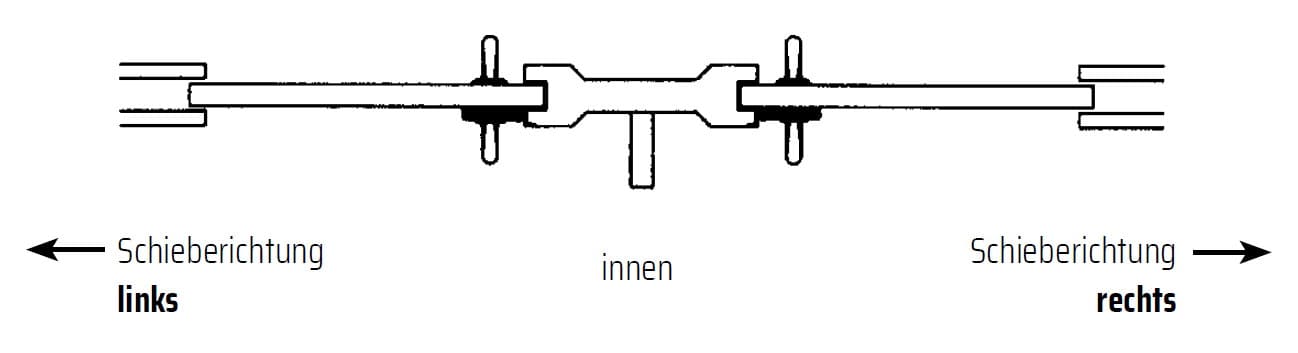

Schiebetüreinsteckschlösser
Die Anschlagrichtung bei Schiebetüreinsteckschlössern sind für rechts und links gleich.
Schiebetür-Kastenschlösser sind für Links- und Rechtstüren verschieden. Bei Bestellung ist immer „links“ bzw. „rechts“ anzugeben.
| Falle
Die Falle hält die Tür verschlossen. Um die Tür öffnen zu können, muss sie eingezogen werden. Anmerkung: umgangssprachlich wird dieses Bauteil auch 'Zunge' genannt. |
| Fallenart | Abbildung |
| einteilige Falle |  |
| Kurbelfalle oder Antivibrationsfalle |  |
| Rollenfalle einstellbar |  |
| POM-Falle für Aufprallschutz und Schlagdämpfung |  |
| Riegel Der Riegel regelt die Zugangsberechtigung über die Zylinderdrehbewegung via Schlüssel. Dabei wird der Riegel durch die Drehbewegung eingezogen oder ausgefahren. |
 |
| Stulp Der Stulp ist die sichtbare Frontseite des Schlosskastens. Der Stulp, die Falle und Der Riegel sind die einzigen sichtbaren Teile eines Einsteckschlosses. |
 |
Drückernuss Die Drückernuss nimmt den Vierkantstift des Drückers auf, um mit der Drehbewegung des Drückers im Schloß die Falle einzuziehen, Dieser Vorgang ermöglicht die Öffnung der Tür. Die DIN Norm Schiffbau schreibt einen 9mm Vierkant mit einer Schrägstellung von 2° vor. Schwepper liefert auf Wunsch auch mit 8mm Vierkant, Sonderkontur oder 0° Stellung. |
 |
WC-Nuss Die WC-Nuss nimmt den Vierkantstift der Dreholive auf, die von innen den Riegel durch eine Drehbewegung einzieht oder ausfährt - analog zur Schlüsselbewegung beim Zylinder. Die DIN Norm Schiffbau schreibt einen 7mm Vierkant vor. Schwepper liefert auf Wunsch auch mit 8mm Vierkant. |
 |
| Maß | Abbildung | |
| Dornmaß
Das Dornmaß ist die Entfernung von der Vorderkante des Stulps zur Mittellinie des Zylinderloches bzw. der Drückernuss. Das 'Hinterdornmaß' von 27mm bleibt bei allen Einsteckschlössern konstant. |
 |
|
| Entfernung
Die Entfernung gibt das Maß von der Mitte der Drückernuss zur Mitte des Profilzylinderloches / WC-Loches / Schlüsselloches wieder. Das industrielle Standardmaß für den Schiffbau ist 75mm. |
 |
|
| Fallenauschluss
Die Falle steht im ausgefahrenen Zustand gemäß dem indutriellen Standard DIN Schiffbau 14mm nach außen vor. Weitere technische Standards für den Fallenausschluss: 16 mm gemäß DOT (Department of Transportation) 19 mm gemäß USCG (US Coast Guard) |
 |
 |
| Schloßtyp | Abbildung (anklicken zum Download als PDF) |
| Falleneinsteckschlösser |  |
| WC-Einsteckschlösser |  |
| Einsteckschlösser für EURO Profilzylinder |  |
